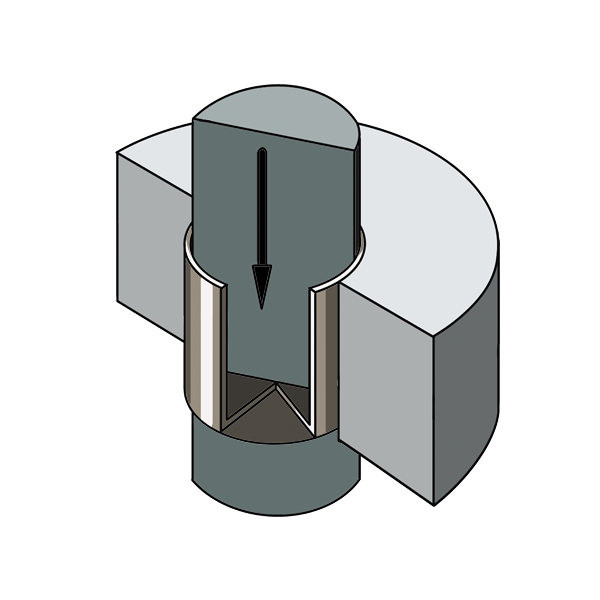

热压磁性材料（如热压钕铁硼NdFeB磁体）的生产工艺包括磁粉制备、磁体成型与热压、后处理三个主要阶段。每个阶段涉及具体步骤，因稀土粉末的高活性（易氧化、自燃、爆炸风险），粉尘控制与回收至关重要。以下详细分解每个阶段的工艺步骤及粉尘产生、除尘与回收需求及方案。 磁粉制备阶段 这个阶段是热压磁体生产的基础，也是决定最终产品磁性能的关键。 1. 原材料准备、熔炼与快速淬火 将高纯度的原材料按精确配方熔炼成成分均匀的合金锭，为后续制粉提供基础。 工艺步骤 精确配料: 按目标牌号（如Nd-Pr-Fe-B）配比稀土金属（钕、镨、镝等）、纯铁、铁硼合金，添加微量重稀土提升矫顽力。 真空感应熔炼: 在真空感应炉中，抽真空后充高纯氩气，加热至约1500°C熔化合金，确保均匀性，防止氧化。 快速冷却: 将熔融合金通过熔体纺丝机喷射至高速旋转铜轮，冷却速率达10^5-10^6 K/s，形成20-50μm厚的非晶或纳米晶薄带。 晶化处理: 薄带在600-700°C下退火，优化晶体结构，形成纳米级Nd2Fe14B晶粒，提升磁性能。…

粘结磁性材料（Bonded Magnetic Materials）是将磁性粉末与粘结剂（如高分子树脂、塑料或橡胶）混合，通过特定的成型工艺制成的磁体。与烧结磁体相比，它无需高温烧结，具有更高的尺寸精度、更好的可塑性和更低的生产成本，但磁性能通常较低。 以下是粘结磁性材料（以粘结钕铁硼为例）的详细生产工艺流程，以及在各步骤中涉及的粉尘控制与回收方案。 磁粉制备阶段 此阶段的目的是生产出适合与粘结剂混合的磁性粉末。 1. 合金制备与雾化制粉 将原材料熔炼成合金，并通过雾化技术将其制成所需粒度范围的磁粉。 详细步骤： 原材料熔炼：将钕、铁、硼等原材料按比例称重，在真空感应熔炼炉中熔化，制成合金。 雾化制粉：将熔融的合金通过高压水流（水雾化）或高压惰性气体（气雾化）喷射，使其迅速冷却凝固成不规则或球形的细小粉末颗粒。水雾化通常产生不规则形状的粉末，气雾化则多为球形粉末。 干燥与筛分：雾化后的粉末（特别是水雾化粉）含有水分，需要进行干燥。干燥后的粉末再通过振动筛或气流筛进行筛分，分选出所需粒度范围的磁粉。 主要设备：真空感应熔炼炉、水雾化/气雾化制粉设备、真空干燥炉、振动筛/气流筛。 粉尘产生、除尘与回收需求及方案： 粉尘产生：…

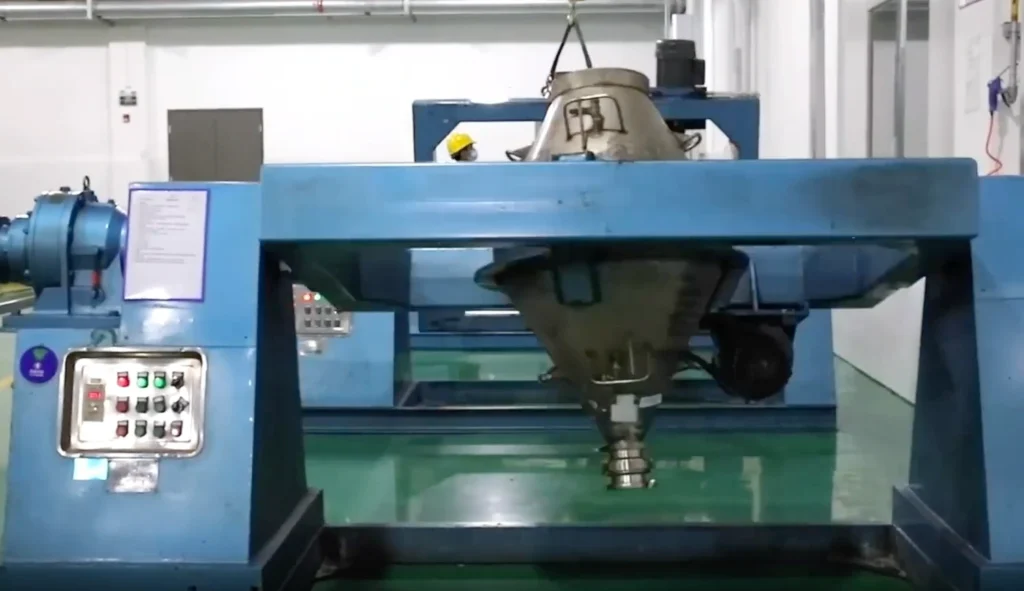

烧结磁性材料的生产是一个高度专业化且涉及多步骤的复杂过程。这里以高性能烧结钕铁硼磁体为例，详细介绍其从原材料到成品磁体的完整工艺流程，包括磁粉制备的每个具体步骤和所使用的主要生产设备，并补充说明每个环节的粉尘产生情况、除尘与粉尘回收的需求及方案。 磁粉制备阶段 这个阶段是烧结磁体生产的基础，也是决定最终产品磁性能的关键。 1. 原材料准备与熔炼 将高纯度的原材料按精确配方熔炼成成分均匀的合金锭，为后续制粉提供基础。 详细步骤 精确配料：根据目标磁体的牌号和性能要求，精确称量高纯度的稀土金属（如钕、镨、镝等）、纯铁和铁硼合金等原材料。 真空感应熔炼：将称量好的原材料放入真空感应熔炼炉中。炉内抽真空并充入惰性气体（如高纯氩气）进行保护，通过感应加热使金属熔化。这能有效防止氧化和杂质污染。 快速凝固：将熔融的合金快速浇注到水冷或气冷的铸模中，使其迅速凝固形成合金铸锭。快速凝固有助于形成微细、均匀的晶粒结构，这对后续粉碎和最终磁性能至关重要。 主要设备：真空感应熔炼炉、快速凝固铸造设备。 粉尘产生、除尘与回收需求及方案 粉尘产生：此阶段主要产生极少量的金属蒸汽或烟尘，几乎不产生固态粉尘。 除尘/回收需求：主要控制熔炼过程中可能产生的少量烟雾和金属蒸汽，确保操作环境洁净。无需进行粉尘过滤或回收。 方案：在熔炼炉上方设置局部抽风罩，通过排风系统将烟雾排出。 2.…

永磁材料是一种能够在无外部磁场情况下长期保持强磁性的材料，其磁性来源于电子自旋和轨道运动产生的磁矩。典型代表包括稀土永磁材料（如钕铁硼 NdFeB 和钐钴 SmCo），因高磁能积和高矫顽力而广泛应用于工业领域，如电动车辆、风力发电和电子设备。它们的性能和应用因生产工艺（如烧结、粘结、热压）而异，满足多样化的技术需求。 永磁材料的种类 根据生产工艺，NdFeB 永磁材料主要分为以下三种类型，每种类型对应不同的制造技术和磁学特性： 烧结磁性材料（Sintered Magnets） 生产工艺： 磁粉制备：通过真空熔炼、条带铸造、氢爆粉碎（Hydrogen Decrepitation）和气流粉碎（Jet Milling）制备1-5 μm的微米级磁粉。 成型：在磁场中取向压制（50-200 MPa），形成生坯。…
